策克监管场3#4#料场及车站货场封闭项目网架分包工程
发布时间：2020-12-21
一、工程概况

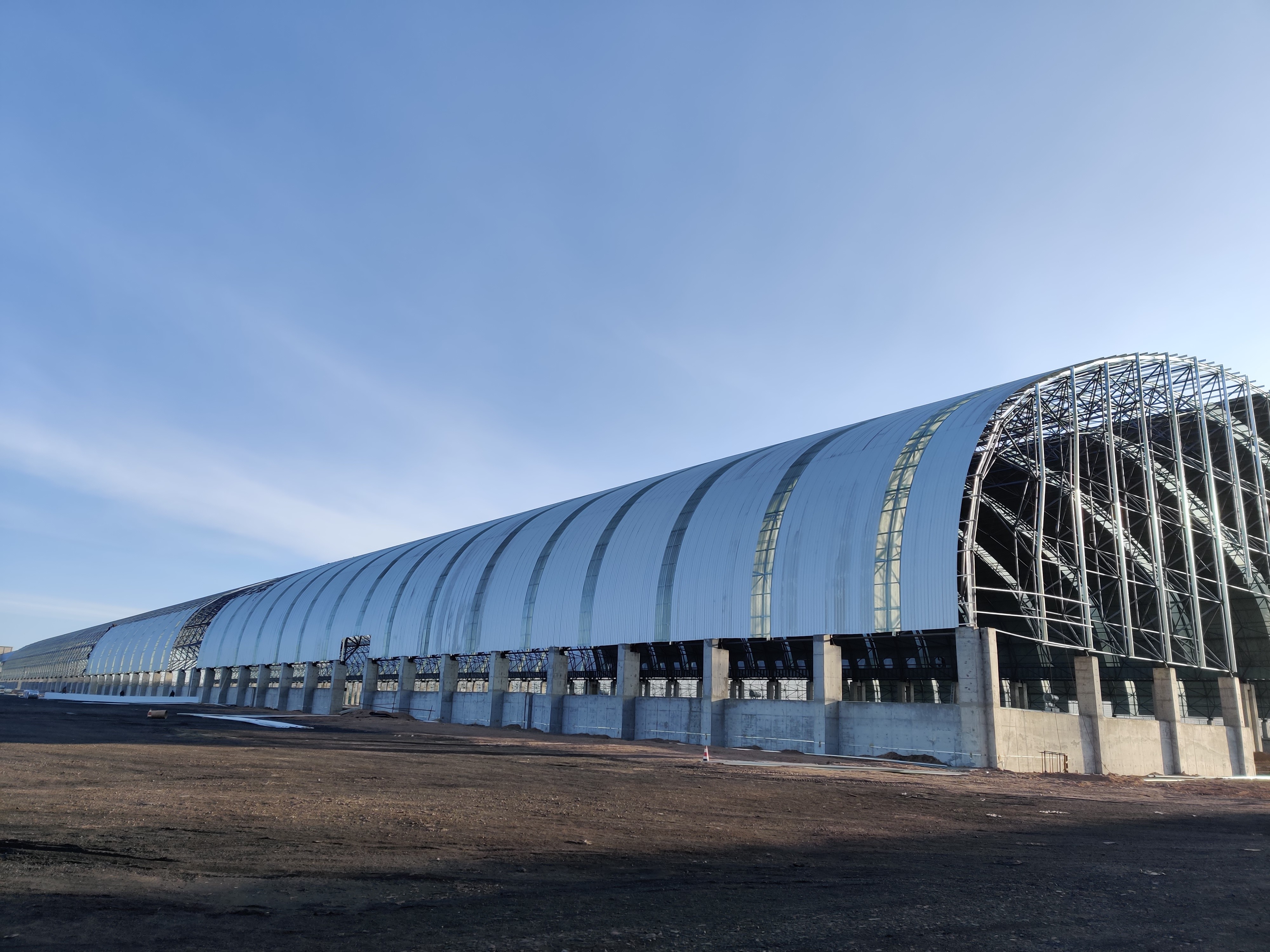

本工程为策克海关监管场煤场煤棚封闭工程，平面尺寸为450×160m，建筑总面积72000㎡。基础为承台加条形基础，工程5.4m以下外墙为混凝土墙面，内墙为清水混凝土墙面。屋面为拱形螺栓球网架。
建筑结构的安全等级为二级；设计使用年限为50年；建筑抗震设防类别为乙类；地基基础设计等级为甲级；建筑耐火等级为一级；屋面防水等级为Ⅱ级；建筑火灾危险性为丙类厂房。
二、工程特点
策克海关监管场煤棚屋盖采用螺栓球钢网架结构轻质屋面，结构形式螺栓球节点四角锥筒壳体系，上弦多点支承，煤棚上弦高22.232m，网格尺寸为4.5*4.5m，网架总高度为25.232m，网架厚度为3.1m，采用自由排水。屋面和墙面要设采光带，厚度2.0mm；维护结构设置为0.6㎜的彩钢板，版型为搭接式V840，檩条采用热浸镀锌材料，屋顶通风采用天窗。
网架杆件选用高频焊管和无缝钢管（材质Q235B、20号），钢球材质为45号钢，封板锥头选用Q235B，套筒选用Q235B钢，高强螺栓选用40Cr，预埋钢板材质为Q235B，锚筋HRB335。所有构件均进行抛丸除锈，达到Sa2.5等级要求，环氧富锌底漆一道，环氧云铁中间漆一道，氯化橡胶面漆一道。钢结构耐火等级二级，煤堆包络线10m范围内涂刷薄型防火涂料。封闭储煤场消防采用固定消防炮灭火系统，采用防爆型自动消防炮对被保护区域进行全方位立体防护。PSDZ自动消防炮系统是将双波段火灾探测器和线性光束图像探测器采集到的信息传至控制中心，其动力控制方式采用自动控制和远程控制。水炮布置时保证室内任一点都有两门水炮的射流可以达到。
本工程为全封闭式储煤场通风工程，采用自然通风与机械通风结合的方式进行通风。正常运行时，利用屋顶的无动力排气风帽自然排风，下部开口处自然进风；当储煤场瓦斯浓度超标时，开启屋顶通风机进行机械排风。屋顶通风机均选用气体防爆型通风机。
三、主要技术措施及技术与管理创新成果
综合考虑现场场地实际情况、工期质量要求，根据网架结构形式、支撑位置、网格尺寸、支撑位置等，选择中间起步往山墙和伸缩缝安装（上弦3个球网格，下弦4个球网格）为起步跨。
待山起步网架吊装完成后，开始网壳的安装，由两端起步处开始向中间伸缩缝处和山墙高空散装。
按照安装的先后顺序，在吊装单元之间的地面上进行拼装地面小单元，拼装地应尽可能在其设计的投影位置附近，至少要在起重设备的工作半径之内（正放四角锥的网架小单元由一个节点球和四根杆件组成）。地面小单元的预拼单元，地面预拼单元应分为下弦杆安装三角架和上弦杆安装三角架，地面拼装时应将所有构件一次紧固到位，若发现有难以安装的螺孔或高强螺柱时，应用丝锥或搬牙，将其休整合格，然后再安装，小单元构件全部安装就位后，即可准备起吊。吊装前技术人员分别对已拼装的小单元格进行复核检查，确保安装准确性，以便高空顺利连接。分别将三根系绳系到球端和时下弦杆上，三根系绳的长短应控制好将吊起的三角架与空中实际安装位置接近，偏转角度反应过大，以方便高空安装人员的接拿。高空散装过程中，由于需要人员在螺栓球位置进行操作，为保证施工人员在高空移动安全，设置长4200mm，宽400mm钢爬梯，爬梯使用φ25钢管焊接，并在两端焊接挂钩，方便固定。在施工过程中严格要求安装操作人员佩戴双扣安全带，以保证人员安全。为保证施工人员安全，高空散拼装时在网架下方搭设安全网。
高空散装安装网架，随时检查网架的质量，检查上弦、下弦网格尺寸，网架纵向长度、横向长度、网格矢高。
网架散装以网架一侧的支座为起点，先下弦后腹杆再上弦的顺序，按照吊装的顺序先在地面上拼装椎体，吊装前技术人员应及时检查小拼单元，确保安装准确性，以便于高空顺利对接。
小单元一般设一个球节点，对于有较大杆件的小单元宜设置2-3个节点单元，检查吊装钢丝绳、勾头、吊环等是否可靠，然后再慢慢吊离地面。对于较细的杆件四角锥，考虑高强螺栓不能承受较大的剪切力，在吊装设置多个吊点，以达到多点受力，保护高强螺栓的目的。
小单元提升到安装高度，吊车缓慢转向相应的安装位置，由高空作业人员控制杆件缓缓向相应的球节点靠拢，完成空中对接。
网架散装过程中两名队员在上弦球结点处，两名队员在下弦球结点处，分别找准与杆件相应的球孔，将杆件与球之间的螺栓迅速拧紧到位，四名队员同时工作，相互之间熟练配合。
网架散装过程中随时检查节点螺栓的紧固，必须将螺栓紧固到位，避免螺栓出现假拧现象，不得出现“马蹄缝”。网架全部安装完成后，按规范进行自检，测量几何尺寸、挠度值并做好记录，合格后进入下一道工序。网架挠度按照设计参数和相关规范进行控制。
