长治市北环大跨度公路钢桥
发布时间：2021-11-01

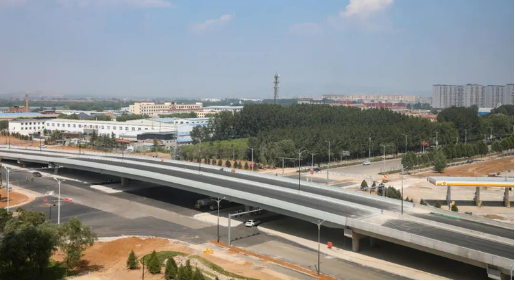

效果图
本工程位于长北干线与北环街相交处，全长145 m，主桥采用钢箱梁，钢桥梁跨径为145 m，梁高2.3 m，截面形式为三箱单室截面，双向2%横坡。引桥预制小箱梁，小箱梁梁高为 1.6 m，单块梁宽度为 2.4 m，北环路上跨桥主梁采用三箱单室型箱梁，三箱单室型箱梁桥面半幅宽12.4米，全宽24.8米。钢主梁采用Q345qD箱型直腹板钢梁，支点钢主梁高2.3 m，主梁间采用焊接横梁加强横向联系，跨内小横梁间距为3 m，总重约2115吨。
