山东中华发电有限公司石横发电厂一二期煤场全封闭工程（EPC）
发布时间：2021-11-01

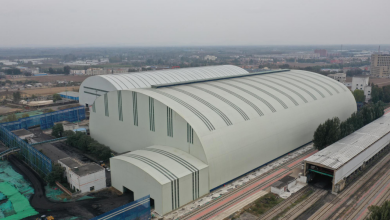

效果图

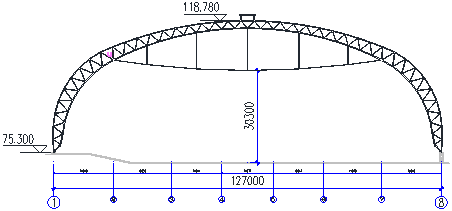

屋面桁架立面图
本工程为预应力空间管桁架结构，桁架轴线平面尺寸127 m×201 m。桁架结构形式为空间三角形管桁架结构，桁架自身最大高度为46.34 m（通风气楼顶高度为48.64 m）。桁架自身结构支撑于混凝土柱柱顶，混凝土柱顶标高为+75.300 m。支座球中心距柱顶200 mm。桁架管径范围为D76～D325 mm，壁厚4 mm～16 mm，材质均为Q355B。索穿过夹片通过撑杆与桁架下弦节点相连。拉索与桁架上弦的矢高为16 m。锚固于桁架的锚固节点。拉索采用ø70Glafan拉索，索体单重约为2.6 t，强度为1670 Mpa，桁架总重量约为1212 t。
